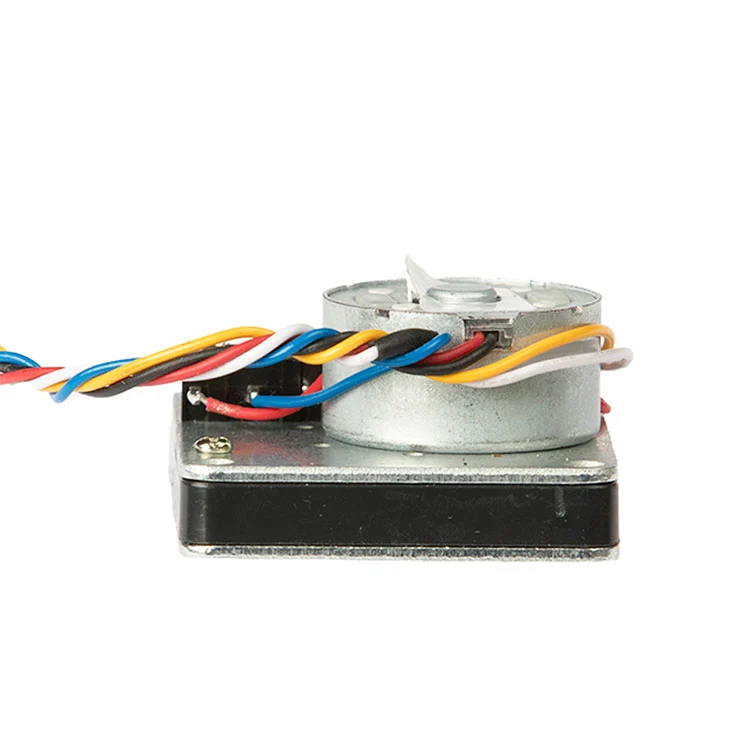

Ur-neurgailua Bola-balbularen Kontrolagailu Eragilea

Bola-balbularen eragingailuak benetan konpontzen duena erosleentzat

Bola-balbularen kontagailu adimendunen akats gehienak ez dira motorretik datoz. Balbula zaharretan motzean erortzen diren bultzadatik datoz, korronte-eragiketak bateria paketea espero baino azkarrago husten duelako edo kontagailuaren taularekin bat ez datorren kableatuengatik. Eragingailu honek hiru huts-puntu horiei zuzenean zuzentzen die.

• Bola-balbul zaharrentzako buru-lekuko bultzada.> 15 kg-ko 1000:1 engranaje murrizketa baten bidez, eragingailuak hodi txikiko ur-neurgailuen bola-balbuletarako neurria du. Berretsi balbularen eserlekuaren momentua berrikuspen teknikoan.
• Bateriaz elikatzen diren kontagailuetarako korronte baxua.Funtzionamendu-korrontea ≤25 mA da 3,6 V nominalean, 450 mA-ko errotore blokeatuarekin. Funtzionamendu-korronte baxuari esker, eragilea zelula lehorreko pakete batetik exekutatzen da gehiegizko drainatzerik gabe, eta blokeatutako errotorearen irudiak zure gidari-zirkuituari balbula esertzean zer espero behar duen esaten dio.

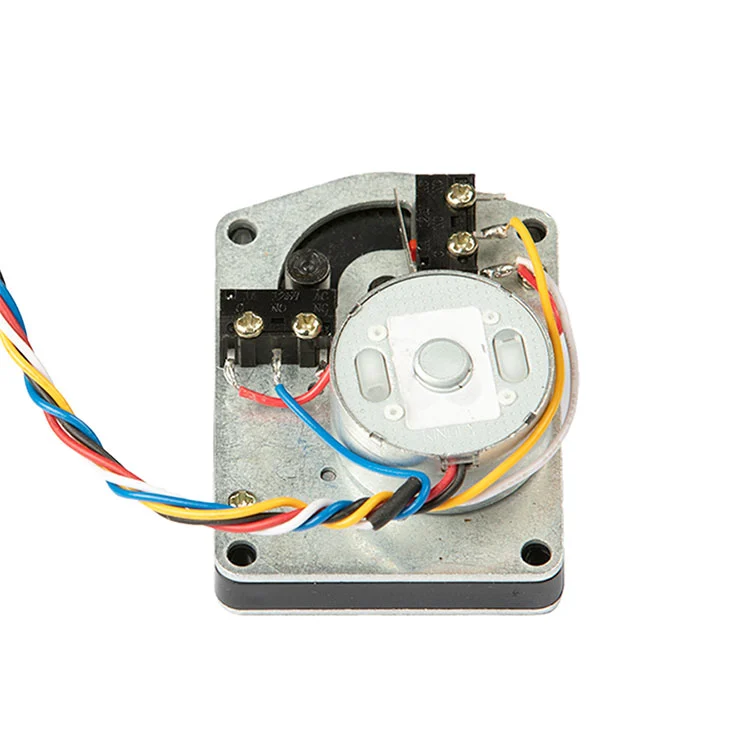

• Bost haritako kontrola neurgailu-taulekin bat datorrena.Gorria positiboa, beltza negatiboa, urdina irekita, zuria COM, horia itxi. Kableatu-eskemak potentzia bereizten ditu ireki/itxi kontrol-seinaleetatik, beraz, eragingailua kontagailu-taularen dagoen kontrol-logikaren bidez gidatu daiteke.
• Elektrifikatu gabeko kontagailu-hobietarako diseinatua.Eragingailua egoitza, lurpeko eta elektrifikatu gabeko instalazio agertokietarako dago pentsatuta, non 220 V-ko sare elektrikoa edo elikatze-kable dedikatuak martxan jartzea ezinezkoa den.

Zehaztapen teknikoak Erosleek egiaztatu beharko lituzkete eskaera egin aurretik

Beheko taulak bola-balbularen eragingailuaren konfigurazio estandarra islatzen du. Zure neurgailu-plataformak tentsio, bultzada-kurba edo kableatu konbentzio ezberdin batean funtzionatzen duenean, parametro hauek pertsonaliza daitezke OEM berrikuspenean.

Zure kontagailu-plakak kontrol-seinalearen polaritate desberdina hornitzen badu edo beste konektore bat erabiltzen badu, Kaiye-ren ingeniaritza taldeak kableatuak berrikus ditzake eta konfigurazio parekatu bat proposa dezake arnes estandarra kontagailuaren plataforma bateraezin batera behartu beharrean.

Integrazioa, kableatzea eta muntatzea: ingeniariek lehenik eskatzen dutena

OEM erosleentzat, eragingailua kontagailuaren karkasarekin, bola-balbularen zurtoinarekin eta kontrol-taularekin egokitzen den bezain ona da. Eragingailu honek eskema trinko bat erabiltzen du espazio-murrizketan dauden neurgailu adimendunen itxituretarako pentsatuta, ireki/itxi kontrol-seinaleetatik potentzia bereizten duen kableatu eskema batekin.

Potentzia kableatzea.Gorria positiboa da, beltza negatiboa. Gidari-zirkuitua blokeatutako errotorearen 450 mA-ko korrontearen tamaina izan behar da, nahiz eta funtzionamendu-korronte normala ≤25 mA izan, balbula-eserlekuak labur-labur korronte handiagoa eska dezakeelako. Neurgailuaren taulan alderantzizko polaritatea babestea gomendatzen da eragingailua eremuan ordezkagarria bada.

Kontrol-kableatzea.Urdina irekita dago, zuria COM da, horia hurbil dago. Zirkuitu hau kontrol-sarrera gisa tratatu behar da, ez linea elektriko gisa, eta komunikazio modulutik independentea izan behar du, komunikazio-huts batek balbularen kontrola desgaitu ez dezan.

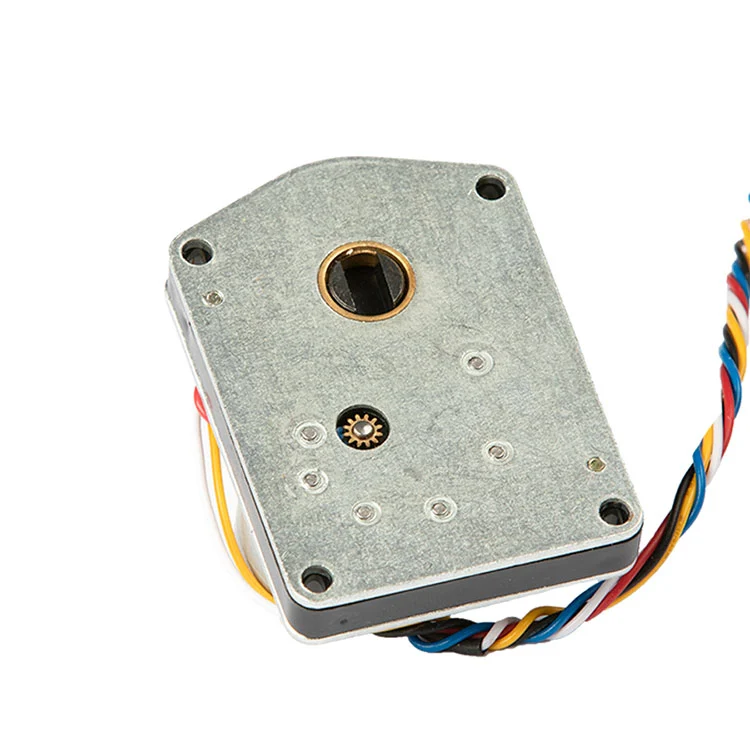

Muntatzeko interfazea.Eragingailua zulo txikiko neurgailu adimendunen balbulen gorputzetan erabiltzen den bola-balbularen zurtoinaren eta muntatze-ereduaren inguruan diseinatuta dago. Bolumena kaleratu baino lehen, erosleek zurtoin karratua, muntatzeko zuloen tartea eta eragingailuaren orientazioa baieztatu behar dituzte kontagailuaren karkasaren barruan. Kaiye-k lagin bat horni dezake egokitze mekanikorako egiaztapena produkzio-eskaera egin aurretik.

Neurgailuaren karkasa edo balbula-multzo osoa ere hornitzen ari bazara, eragingailuarekin batera berrikusi daiteke.ur kontagailuaren oskolaeta balbula-gorputza muntaian interfaze-desegokia murrizteko.

Bola-balbularen eragingailua non erabiltzen den: bolumen-proiektuetarako egokia den aplikazioa

Eragingailua hodi txikiko bola balbula kontrolatzeko kokatuta dago, non bateria bidezko funtzionamendua eta korronte baxuko kontsumoa abiadura handiko aktuazioa baino garrantzitsuagoa den. Bolumen-aplikazio tipikoak hauek dira:

Eragingailua Kaiye-ren ur-kontagailuen osagaien plataforma zabalagoaren parte denez, osagai anitz hornitzen dituzten erosleek kualifikazioa eta logistika sendotu ditzakete. Zure proiektuak haririk gabeko komunikazioa ere eskatzen badu kontagailuaren mailan, eragingailua Kaiye-ren ondoan lan egiteko diseinatuta dago.haririk gabeko ur kontagailuaplataforma. Osoa ere berrikusi dezakezuur kontagailuaren eragingailu sortaerlazionatutako ereduetarako.

Kalitatea, koherentzia eta "Fabricantea" benetan esan nahi duena hemen

B2B erosleentzat, "fabrikatzaileak" prozesuaren kontrola esan nahi du, ez katalogo bat duen merkataritza-enpresa bat bakarrik. Kaiye-k ISO 9001 kalitate-sistema bat erabiltzen du, eragingailu-multzoetarako ekoizpen automatizatua egiten du eta bi hamarkada baino gehiago daramatza ur-neurgailuen eragingailuak ekoizten. Bola-balbularen eragingailu honek ekoizpen-oinarri horretatik etekina ateratzen du hiru modu konkretutan:

Loteen koherentzia.Engranajeak neurri kontrolatuetara mekanizatzen dira. Muntaketa automatizatuak engranaje sarean, bultzada-irteeran eta erantzun-denboran unitatez unitateko aldakuntzak murrizten ditu, funtsezkoa erabilgarritasun-proiektu batean milaka eragingailu instalatzen ari zarenean.

Sarrerako ikuskapena eta azken proba.Ekoizpen estandarrak korrontearen korrontearen, erantzun denboraren eta balbularen bidaiaren egiaztapen funtzionalak barne hartzen ditu. Erosleek ikuskapen-protokoloa eta laginketa-plana eska ditzakete bolumen-eskaera bat egin aurretik.

Trazabilitatea.Eredu-kodea, produkzio-lotea eta proba-erregistroak mantentzen dira, eremuko arazoren bat agertzen bada, kaltetutako populazioa isolatu ahal izateko, proiektuko eragingailu guztiak susmagarri gisa tratatu beharrean. Kaiye-ren ekoizpen-oinarriari eta kalitate-sistemari buruzko informazio gehiago lortzeko, ikusienpresaren profila eta fabrikazioaren ikuspegi orokorra.

OEM pertsonalizazio eta kontratazio baldintzak

Bola-balbularen eragingailua unitate estandar gisa eskuragarri dago, baina estandarrak ez du esan nahi finkoa. OEM eta proiektuen erosleentzat, elementu hauek pertsonalizatu ohi dira berrikuspen teknikoaren ondoren:

Kablea eta konektorea.Kablearen luzera, alanbre-neurria, kolore-kodea eta konektore-mota zehaztu daitezke zure neurgailuaren karkasa eta muntaketa-tresnarekin bat etor daitezen.

Kontrol-logika.Ireki/itxi seinalearen polaritatea eta COM konfigurazioa zure neurgailuen taularekin lerrokatu daitezke.

Bultzada eta engranaje-erlazioa.Eserlekuaren bultzada handiagoa edo zurtoinaren geometria desberdina duten balbulen kasuan, engranaje-erlazio alternatibo bat edo motor maila 1000:1 konfigurazio estandarra baino egokiagoa izan daiteke.

Marka eta ontziratzea.Etiketa pribatuko marka, ontzi neutroa eta proiektuaren berariazko etiketatzea eskuragarri daude bolumen-eskaeretarako.

MOQ tipikoa eta denbora-tartea aurrekontuan berresten dira. Bidalketa estandarra, oro har, 15-30 egun igarotzen da PO eta laginaren berrespenaren ondoren, eskaera kopuruaren eta osagaien erabilgarritasunaren arabera.

Kontratazioen ohiko galderak

Fabrikatzailea al zara?
Bai. Kaiye-k bere fabrika du 30 urte baino gehiagoko ekoizpen esperientziarekin.

Produktu hau gure eskakizunekin ontziratu al dezakezu?
Bai. Ontziak eta etiketa pertsonalizatuak ongi etorriak dira bolumen-eskaeretarako.

Zein da ohiko eskaerak entregatzeko epea?
Entrega-epea, oro har, 15-30 egunekoa da, eta laburragoa edo luzeagoa izan daiteke ereduaren epearen eta eskaeraren kopuruaren arabera.

Zein da kablearen definizioa?
Gorria positiboa da, beltza negatiboa da, urdina irekia da, zuria COM da eta horia itxia da.

Zein da iragazgaitzaren kalifikazioa?
Konfigurazio estandarrak ez du IP baloraziorik zehazten. Berretsi behar den IP maila kanpoko edo urpeko instalazioetarako ingeniaritzarekin.

Bateragarria al da 3,6 V-ko bateria lehorreko ur-kontagailu adimendunekin?
Bai. Eragingailua 3,6 V DC sistemetarako diseinatuta dago, 2,5-5 V-ko tentsio-tarte erabilgarriarekin. Berretsi neurgailu-taularen kontrol-logika eta balbula-karga berrikuspen teknikoan.
