Ur-kontagailu adimendunetarako bateriaz elikatzen diren balbula-eragileak eskuratzen ari bazara, funtsezko galderak berdinak dira beti: momentua mantenduko al du balbula zaharretan, zenbat denbora iraungo du neurgailuaren zelula lehorrean eta kableatuak bat etorriko al dira zure kontagailuaren taula berritu gabe? 3,6 V-ko eragingailu hau hiru muga horien inguruan eraikita dago.
Kaiye-k ur-neurgailuen eragingailuak fabrikatu ditu neurketa adimenduna onartu zenetik, urteko eragingailu-ahalmenarekin.10 milioi multzoeta 30 urte baino gehiagoko hardware eta kontrol-balbulen ekoizpen esperientzia. Zelula lehorreko eragingailu hau bolumen-frogatutako plataforma horren parte da, OEM integraziorako, loteen koherentziarako eta aurreikus daitezkeen epeetarako diseinatua.
Jarraian, benetako lan-parametroak, kablearen logika, kontratazio-mugak eta zure ingeniaritza taldeak lagin bat onartu aurretik egingo dituen galdera teknikoak aurkituko dituzu.
Bateriaren bidezko neurgailuen balbulen akats gehienak ez dira motorretik datoz. Balbula zaharretan momentu laburra ez izateagatik, korronte-erakeragatik bateria-paketea espero baino azkarrago husten duelako edo kontagailuaren taularekin bat ez datorren kableatuak dira. Eragingailu honek hiru huts-puntu horiei zuzenean zuzentzen die.
≥1,8 N·m-ko 1500:1 engranaje metalikoen murrizketa baten bidez, eragingailuak hodi txikiko ur-neurgailuen balbuletarako neurria du. Metalezko engranajeak mekanizatuta daude, ez sinterizatuak, eta horrek momentua-irteera mantentzen du ziklo luzeetan eta hortzak kentzeko arriskua murrizten du geldialdietan.
Funtzionamendu-korrontea ≤25 mA da 3,6 V nominalean, 550 mA-ko errotore blokeatuarekin. Funtzionamendu-korronte baxuak eragingailuak zelula lehorreko pakete estandar batetik exekutatzen uzten du bateria gehiegi hustu gabe, eta blokeatutako errotorearen irudiak zure gidari-zirkuituari balbula esertzean zer espero behar duen esaten dio.

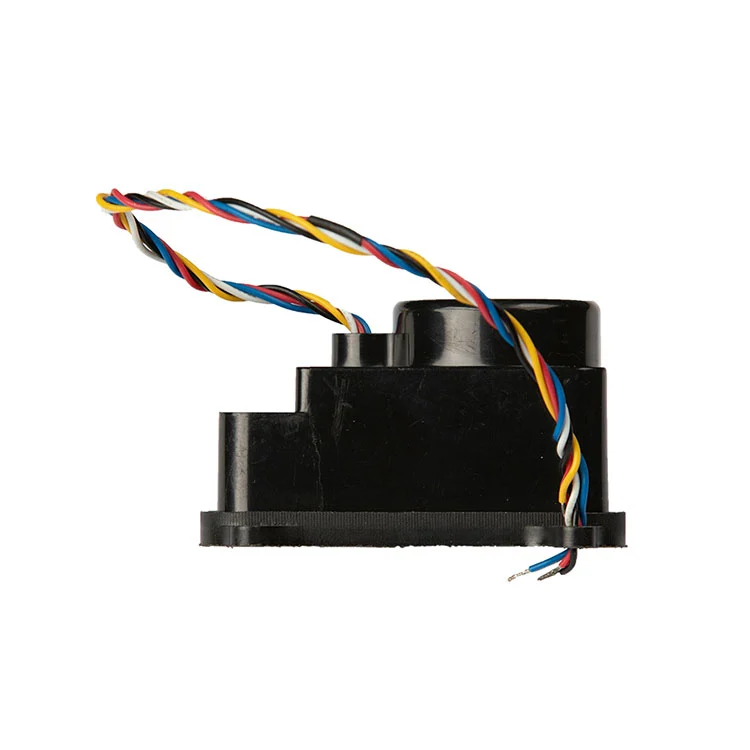

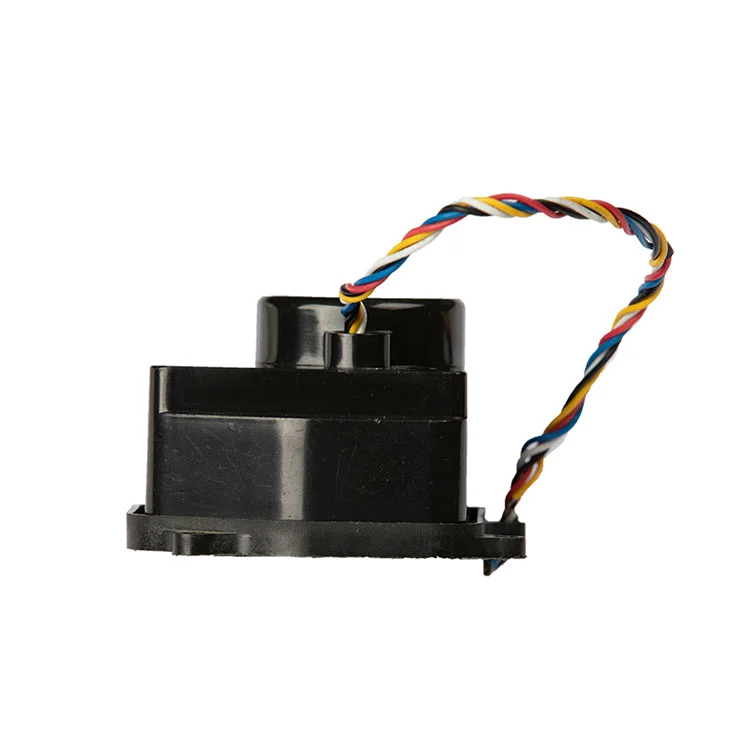

Negatibo gorria, positibo beltza, irekita urdina, COM zuria, itxi horia. Kableatu-eskemak potentzia bereizten ditu ireki/itxi kontrol-seinaleetatik, beraz, eragingailua kontagailu-taularen lehendik dagoen kontrol-logikaren bidez gidatu daiteke errele-taula bereizirik gehitu gabe.
Eragingailua egoitza, lurpeko eta elektrifikatu gabeko instalazio agertokietarako dago pentsatuta, non 220 V-ko sare elektrikoa edo elikatze-kable dedikatuak martxan jartzea ezinezkoa den. Balbula-kontrol egonkorra eta seinalearen feedbacka onartzen du guneko energia azpiegiturarik gabe.
Beheko taulak zelula lehorreko eragingailuaren konfigurazio estandarra islatzen du. Zure kontagailu-plataformak tentsio, momentu-kurba edo kableatu-konbentzio ezberdin batean funtzionatzen duenean, parametro hauek pertsonaliza daitezke OEM berrikuspenean.
| Parametroa | Balio Estandarra | Kontratazio Oharra |
|---|---|---|
| Tentsio nominala | 3,6 V DC | Berretsi neurgailu lehorreko paketearekin bateragarritasuna |
| Tentsio-tartea operagarria | 2,5–5 V DC | Tarte barruan tentsio handiagoak momentu handiagoa ematen du, baina bizitza-iraupena laburtzen du |
| Funtzionamendu Korrontea | ≤25 mA | Balbula bidaian zehar korronte gorenaren aurrekontua, ez bakarrik egonean |
| Blokeatutako errotorearen korrontea | 550 mA | Gidari eta babes-zirkuituak dimentsionatzeko erabilgarria |
| Irteerako momentua | ≥1,8 N·m | Tentsio nominalean neurtuta; berretsi balbula eserleku-momentuaren aurka |
| Murrizketa ratioa | 1500:1 | Dibortzio txikiko ur-neurgailuko balbulen plataformarekin lotua |
| Balbulen Erantzun Denbora | ≤8 s | Ireki-itxi edo itxi-ireki tentsio nominalean |
| Kableatua | Negatibo gorria, positibo beltza, irekita urdina, COM zuria, itxi horia | Kablearen luzera, konektorea eta hariaren kolorea pertsonaliza daitezke |
Zure kontagailu-plakak kontrol-seinalearen polaritate desberdina hornitzen badu edo beste konektore bat erabiltzen badu, Kaiye-ren ingeniaritza taldeak kableatuak berrikus ditzake eta konfigurazio parekatu bat proposa dezake arnes estandarra kontagailuaren plataforma bateraezin batera behartu beharrean.

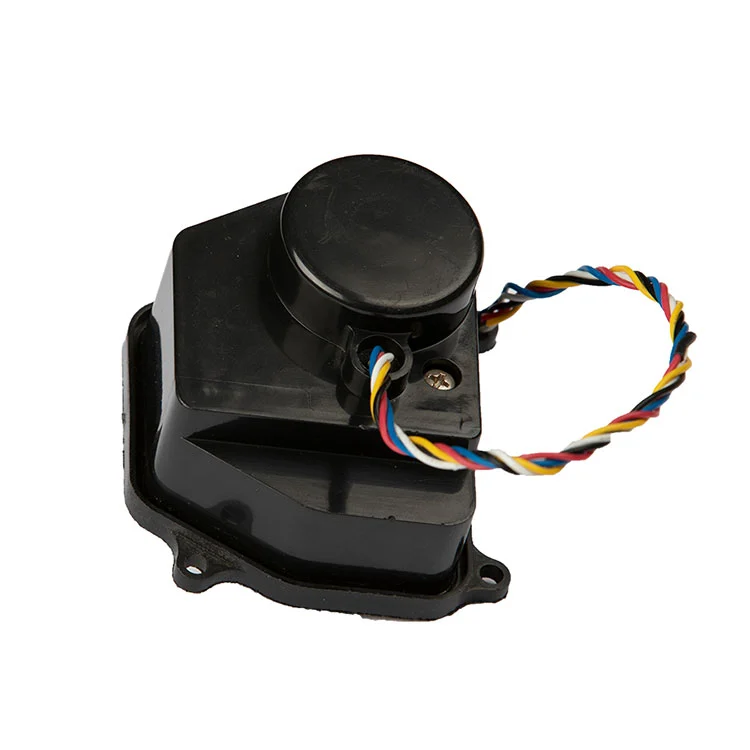

OEM erosleentzat, eragingailua neurgailuaren karkasarekin, balbularen zurtoinarekin eta kontrol-taularekin egokitzen den bezain ona da. Zelula lehorreko eragingailu honek espazioa mugatutako neurgailu adimendunen itxituretarako diseinatutako eskema trinko bat erabiltzen du, ireki/itxi kontrol-seinaleetatik potentzia bereizten duen kableatu eskema batekin.
Potentzia kableatzea.Gorria negatiboa da, beltza positiboa da. Gidari-zirkuitua blokeatutako errotorearen 550 mA-ko korrontearen tamaina izan behar da, nahiz eta funtzionamendu-korronte normala ≤25 mA izan, balbula-eserlekuak labur-labur korronte handiagoa eska dezakeelako. Neurgailuaren taulan alderantzizko polaritatea babestea gomendatzen da eragingailua eremuan ordezkagarria bada.
Kontrol-kableatzea.Urdina irekita dago, zuria COM da, horia hurbil dago. Zirkuitu hau kontrol-sarrera gisa tratatu behar da, ez linea elektriko gisa, eta komunikazio modulutik independentea izan behar du, komunikazio-huts batek balbularen kontrola desgaitu ez dezan.

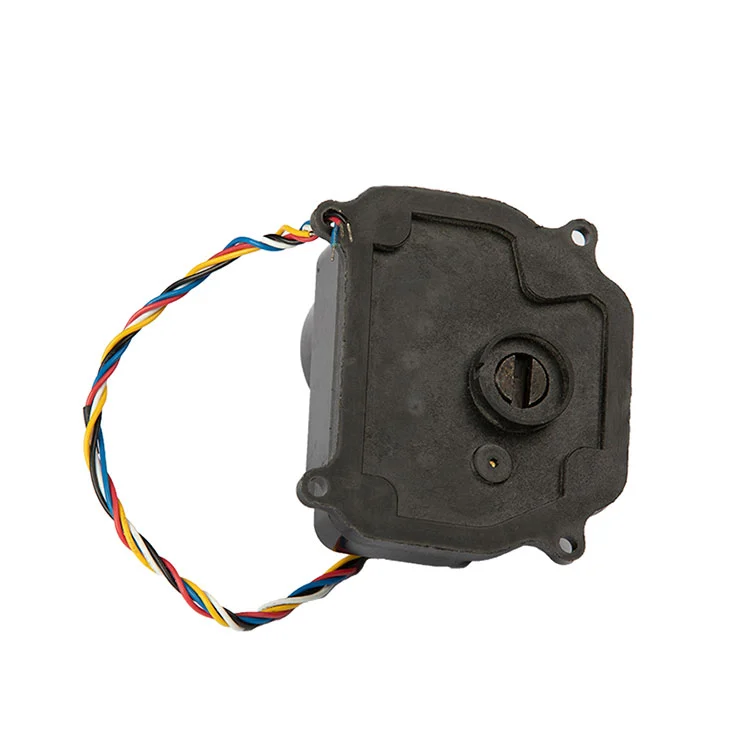

Muntatzeko interfazea.Eragingailua zulo txikiko neurgailu adimendunen balbula-gorputzetan erabiltzen den balbula-zurtoinaren eta muntatze-ereduaren inguruan diseinatuta dago. Bolumena kaleratu baino lehen, erosleek zurtoin karratua, muntatzeko zuloen tartea eta eragingailuaren orientazioa baieztatu behar dituzte kontagailuaren karkasaren barruan. Kaiye-k lagin bat horni dezake egokitze mekanikorako egiaztapena produkzio-eskaera egin aurretik.
Neurgailuaren karkasa edo balbula-multzo osoa ere hornitzen ari bazara, eragingailuarekin batera berrikusi daiteke.ur kontagailuaren oskolaeta balbula-gorputza muntaian interfaze-desegokia murrizteko.
Eragingailua hodi txikiko balbula kontrolatzeko kokatuta dago, non bateria bidezko funtzionamendua eta korronte baxuko kontsumoa abiadura handiko aktuazioa baino garrantzitsuagoa den. Bolumen-aplikazio tipikoak hauek dira:
Ireki/itxi urruneko fakturazioa kontrolatzeko, atzerapenak kudeatzeko eta ihesari erantzuteko apartamentu-eraikinetan eta zerbitzu publikoek kudeatutako egoitza-kontuetan.
Lurpeko eta kanpoko kontagailuen instalazioak, non 220 V-ko sare elektrikoa edo elikatze-kable dedikatuak ez diren praktikoak, eta eragingailua kontagailuaren zelula lehorreko paketetik doa.
Loteen instalazioa antzinako erkidegoen eraberritzean, campuseko uraren kudeaketan eta industria parkearen azpi-neurketan, non eragingailuak lau edo bost zifrako kantitatetan eskuratzen diren.
Eragingailuen horniketa ur-kontagailuen fabrikatzaileei eta balbulen automatizazio-dendei, aktuadorea beren kontagailu edo balbula produktuan integratzen duten zerbitzura bidali aurretik.
Eragingailua Kaiye-ren ur-kontagailuen osagaien plataforma zabalagoaren parte denez, osagai anitz hornitzen dituzten erosleek kualifikazioa eta logistika sendotu ditzakete. Zure proiektuak haririk gabeko komunikazioa ere eskatzen badu kontagailuaren mailan, eragingailua Kaiye-ren ondoan lan egiteko diseinatuta dago.haririk gabeko ur kontagailuaplataforma.
B2B erosleentzat, "fabrikatzaileak" prozesuaren kontrola esan nahi du, ez katalogo bat duen merkataritza-enpresa bat bakarrik. Kaiye-k ISO 9001 kalitate-sistema bat erabiltzen du, eragingailu-multzoetarako ekoizpen automatizatua egiten du eta bi hamarkada baino gehiago daramatza ur-neurgailuen eragingailuak ekoizten. Zelula lehorreko eragingailu honek ekoizpen-oinarri horretatik etekina ateratzen du hiru modu konkretutan:
Loteen koherentzia.Metalezko engranajeak neurri kontrolatuetara mekanizatzen dira. Muntaketa automatizatuak engranaje sarean, momentuaren irteeran eta erantzun-denboran unitatez unitateko aldakuntzak murrizten ditu, funtsezkoa erabilgarritasun-proiektu batean milaka eragingailu instalatzen ari zarenean.
Sarrerako ikuskapena eta azken proba.Ekoizpen estandarrak korrontearen korrontearen, erantzun denboraren eta balbularen bidaiaren egiaztapen funtzionalak barne hartzen ditu. Erosleek ikuskapen-protokoloa eta laginketa-plana eska ditzakete bolumen-eskaera bat egin aurretik.
Trazabilitatea.Eredu-kodea, produkzio-lotea eta proba-erregistroak mantentzen dira, eremuko arazoren bat agertzen bada, kaltetutako populazioa isolatu ahal izateko, proiektuko eragingailu guztiak susmagarri gisa tratatu beharrean. Kaiye-ren ekoizpen-oinarriari eta kalitate-sistemari buruzko informazio gehiago lortzeko, ikusienpresaren profila eta fabrikazioaren ikuspegi orokorra.
Zelula lehorreko eragingailua unitate estandar gisa eskuragarri dago, baina estandarrak ez du esan nahi finkoa. OEM eta proiektuen erosleentzat, elementu hauek pertsonalizatu ohi dira berrikuspen teknikoaren ondoren:
Kablea eta konektorea.Kablearen luzera, alanbre-neurria, kolore-kodea eta konektore-mota zehaztu daitezke zure neurgailuaren karkasa eta muntaketa-tresnarekin bat etor daitezen.
Kontrol-logika.Ireki/itxi seinalearen polaritatea eta COM konfigurazioa zure neurgailuen taularekin lerrokatu daitezke.
Momentua eta engranaje-erlazioa.Eserleku-momentu handiagoa edo zurtoinaren geometria desberdina duten balbulen kasuan, engranaje-erlazio alternatibo bat edo motor maila 1500:1 konfigurazio estandarra baino egokiagoa izan daiteke.

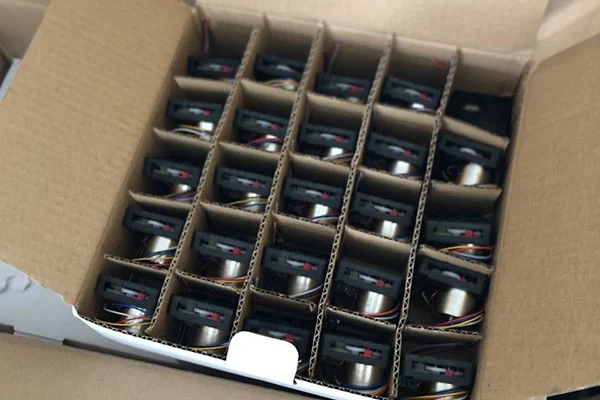

Marka eta ontziratzea.Etiketa pribatuko marka, ontzi neutroa eta proiektuaren berariazko etiketatzea eskuragarri daude bolumen-eskaeretarako.
Konfigurazio estandarreko MOQ tipikoa 500 piezan hasten da; pertsonalizatutako kablea, konektorea edo marka baliteke MOQ handiagoa eta laginaren onespen urratsa behar izatea. Unitate estandarren epemuga, oro har, 15-25 lanegunekoa da PO eta laginaren berrespenaren ondoren. Azken MOQ eta epea aurrekontuan berresten dira.
Zein da eskaera gutxieneko kantitatea?
Konfigurazio estandarra 500 piezarekin hasten da. Kable pertsonalizatuak, konektoreak edo markak MOQ handiagoa eta laginaren onespen urratsa eska ditzake.
Eragingailua pertsonalizatu al daiteke alanbre-luzera edo konektore desberdinetarako?
Bai. Kablearen luzera, alanbre-neurria, kolore-kodea eta konektore-mota zehaztu daitezke zure neurgailuaren karkasa eta muntaketa-tresnarekin bat etor daitezen.
Zein da epea?
Unitate estandarrak, oro har, 15-25 lanegunekoak dira PO eta laginaren berrespenaren ondoren, eskaera-kopuruaren eta osagaien erabilgarritasunaren arabera.
Eragingailua bateragarria al da 3,6 V-ko zelula lehorreko bateriaz elikatzen diren neurgailu adimendunekin?
Bai. Eragingailua 3.6V DC-ko zelula lehorreko bateria-sistemetarako diseinatuta dago, 2.5-5V bitarteko tentsio-tarte erabilgarriarekin. Berretsi kontagailu-taularen kontrol-logika eta balbula-karga berrikuspen teknikoan.
