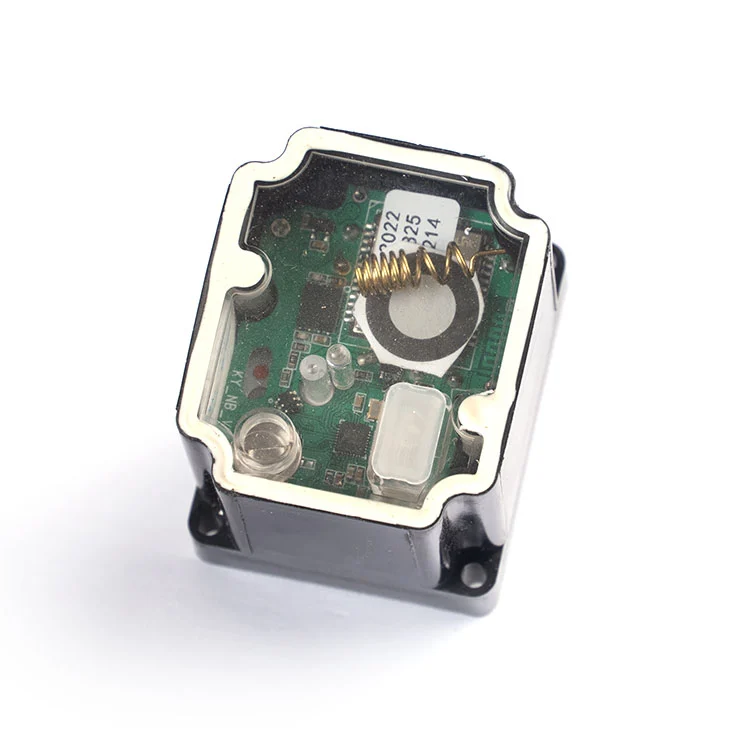

Ur-Kontagailuaren Eragingailu Modularra

Eragingailu modularrak erosleentzat benetan konpontzen duena

Modular-eragileen integrazio arazo gehienak ez dira motorretik datoz. Balbularen tamainarako murrizketa-erlazio okerra hautatzetik datoz, korronte-egoerak bateria-paketea espero baino azkarrago husten duelako edo kontagailuaren plakarekin bat ez datozen konektore eta hari-definizioetatik. Eragingailu honek hiru huts-puntu horiei zuzenean zuzentzen die.

• Erlazio bikoitza balbularen tamainarekin bat dator.2400:1 DN15–DN20 eta 3700:1 DN25erako. 3700:1 bertsioak ≥2,7 N·m ematen ditu DN25 balbulen eserleku-momentu handiagoa kudeatzeko, eta 2400:1 bertsioak erantzun-denbora ≤10 s-an mantentzen du zulo txikiagoetarako.
• Bateriaz elikatzen diren kontagailuetarako korronte baxua.Funtzionamendu-korrontea ≤25 mA da 3,6 V nominalean, 450 mA-ko errotore blokeatuarekin. Funtzionamendu-korronte baxuari esker, eragingailua bateria-pakete batetik exekutatzen da gehiegizko hustu gabe, eta blokeatutako errotorearen irudiak zure gidari-zirkuituari balbula esertzean zer espero behar duen esaten dio.
• PH motako 4P konektorea, 6 hari.4 seinale-lerro gehi 2 potentzia-hari. Konektorea neurgailu modular plataformetarako pentsatuta dago, non eragingailua plakan konektatzen den gogor kablea izan beharrean.
• IP67 kontagailu hezeetarako eta kanpoko putzuetarako.Etxebizitza IP67 baloratu du aldi baterako murgiltze eta hautsa sartzeko, kanpoko kontagailuetarako, lurpeko hobietarako eta erabilgarritasun armairu hezeetarako egokia.

Zehaztapen teknikoak Erosleek egiaztatu beharko lituzkete eskaera egin aurretik

Beheko taulak eragingailu modular estandarraren konfigurazioa islatzen du. Zure neurgailu-plataformak tentsio, momentu-kurba edo konektore-konbentzio desberdin batean funtzionatzen duenean, parametro hauek pertsonaliza daitezke OEM berrikuspenean.

Zure neurgailu-plakak beste konektore bat erabiltzen badu edo beste hari-definizio bat espero badu, Kaiye-ren ingeniaritza taldeak arnesa berrikusi eta bat datorren konfigurazio bat proposa dezake, entxufe estandarra bateraezin den plaka batera behartu beharrean.

Kableatua eta konektorea: ingeniariek lehenik eskatzen dutena

Neurgailu modular-plataformetarako, eragingailua kontagailu-taularekin, balbula-zutoinarekin eta itxiturarekin egokitzen den bezain ona da. Eragingailu honek PH motako 4P konektore bat erabiltzen du 6 hari dituena: 4 seinale-lerro gehi 2 potentzia-hari. Entxufea zuzenean neurgailuaren taulan esertzeko pentsatuta dago, kable gogorra izan beharrean.

Potentzia kableatzea.Potentzia bikoteak motorra elikatzen du. Gidari-zirkuitua blokeatutako errotorearen 450 mA-ko korrontearen tamaina izan behar da, nahiz eta funtzionamendu-korronte normala ≤25 mA izan, balbula-eserlekuak labur-labur korronte handiagoa eska dezakeelako. Neurgailuaren taulan alderantzizko polaritatea babestea gomendatzen da eragingailua eremuan ordezkagarria bada.

Seinaleen kableatzea.4 seinale-lerroek ireki/itxi kontrola eta posizioaren feedbacka eramaten dute. Zirkuitu hau kontrol-sarrera gisa tratatu behar da, ez linea elektriko gisa, eta komunikazio modulutik independentea izan behar du, komunikazio-huts batek balbularen kontrola desgaitu ez dezan.

Harilaren definizioa.Egungo produktuaren dokumentazioak 6 hari erakusten ditu, baina koloreen definizioak benetako datu-orriarekin konfirmatu behar dira ekoizpena baino lehen. Erosleek azken kableatuaren diagrama eta pinout eskatu beharko lituzkete lagina onartu aurretik.

Muntatzeko interfazea.Eragingailua DN15-DN25 modular-neurgailu adimendunen balbula-gorputzetan erabiltzen den balbula-zurtoinaren eta muntatze-ereduaren inguruan diseinatuta dago. Bolumena kaleratu baino lehen, erosleek zurtoin karratua, muntatzeko zuloen tartea eta eragingailuaren orientazioa baieztatu behar dituzte kontagailuaren karkasaren barruan. Kaiye-k lagin bat horni dezake egokitze mekanikorako egiaztapena produkzio-eskaera egin aurretik.

Neurgailuaren karkasa edo balbula-multzo osoa ere hornitzen ari bazara, eragingailuarekin batera berrikusi daiteke.ur kontagailuaren oskolaeta balbula-gorputza muntaian interfaze-desegokia murrizteko.

Eragingailu modularra non erabiltzen den: bolumen-proiektuetarako egokia den aplikazioa

Eragingailua neurgailu adimendunen plataforma modularetarako kokatuta dago, non bateriarekin funtzionatzen duen funtzionamendua, korronte baxua eta entxufearen konektorea abiadura handiko aktuazioa baino garrantzitsuagoa den. Bolumen-aplikazio tipikoak hauek dira:

• Etxebizitzako ur-kontagailu adimendunak (DN15–DN20).Ireki/itxi urruneko fakturazioa kontrolatzeko, atzerapenak kudeatzeko eta ihesari erantzuteko apartamentu-eraikinetan eta zerbitzu publikoek kudeatutako egoitza-kontuetan. Erabili 2400:1 bertsioa.
• Kalera handiagoko bizitegietako eta merkataritzako kontagailu arinekoak (DN25).Balbula-eserlekuaren momentua handiagoa denean eta 3700:1 bertsioa behar den itxiera fidagarria mantentzeko.
• Elektrifikatu gabeko kontagailu-hobiak.Lurpeko eta kanpoko kontagailuen instalazioak, non 220 V-ko sare elektrikoa edo elikatze-kable dedikatuak ez diren praktikoak, eta eragingailua kontagailuaren bateria-paketetik doa.
• OEM neurgailuen plataformak.Eragingailuen hornidura ur-kontagailuen fabrikatzaileei eratugailu modularra beren kontagailuaren produktuan integratzen duten zerbitzura bidali aurretik.

Eragingailua Kaiye-ren ur-kontagailuen osagaien plataforma zabalagoaren parte denez, osagai anitz hornitzen dituzten erosleek kualifikazioa eta logistika sendotu ditzakete. Zure proiektuak haririk gabeko komunikazioa ere eskatzen badu kontagailuaren mailan, eragingailua Kaiye-ren ondoan lan egiteko diseinatuta dago.haririk gabeko ur kontagailuaplataforma. Osoa ere berrikusi dezakezuur kontagailuaren eragingailu sortaerlazionatutako ereduetarako.

Kalitatea, koherentzia eta "Fabricantea" benetan esan nahi duena hemen

B2B erosleentzat, "fabrikatzaileak" prozesuaren kontrola esan nahi du, ez katalogo bat duen merkataritza-enpresa bat bakarrik. Kaiye-k ISO 9001 kalitate-sistema bat erabiltzen du, eragingailu-multzoetarako ekoizpen automatizatua egiten du eta bi hamarkada baino gehiago daramatza ur-neurgailuen eragingailuak ekoizten. Eragingailu modular honek ekoizpen-oinarri horretatik etekina ateratzen du hiru modu konkretutan:

Loteen koherentzia.Engranajeak neurri kontrolatuetara mekanizatzen dira. Muntaketa automatizatuak engranaje sarean, momentuaren irteeran eta erantzun-denboran unitatez unitateko aldakuntzak murrizten ditu, funtsezkoa erabilgarritasun-proiektu batean milaka eragingailu instalatzen ari zarenean.

Sarrerako ikuskapena eta azken proba.Ekoizpen estandarrak korrontearen korrontearen, erantzun denboraren eta balbularen bidaiaren egiaztapen funtzionalak barne hartzen ditu. Erosleek ikuskapen-protokoloa eta laginketa-plana eska ditzakete bolumen-eskaera bat egin aurretik.

Trazabilitatea.Eredu-kodea, produkzio-lotea eta proba-erregistroak mantentzen dira, eremuko arazoren bat agertzen bada, kaltetutako populazioa isolatu ahal izateko, proiektuko eragingailu guztiak susmagarri gisa tratatu beharrean. Kaiye-ren ekoizpen-oinarriari eta kalitate-sistemari buruzko informazio gehiago lortzeko, ikusienpresaren profila eta fabrikazioaren ikuspegi orokorra.

OEM pertsonalizazio eta kontratazio baldintzak

Eragingailu modularra unitate estandar gisa eskuragarri dago, baina estandarrak ez du esan nahi finkoa. OEM eta proiektuen erosleentzat, elementu hauek pertsonalizatu ohi dira berrikuspen teknikoaren ondoren:

Kablea eta konektorea.Kablearen luzera, alanbre-neurria, kolore-kodea eta konektore-mota zehaztu daitezke zure neurgailuaren karkasa eta muntaketa-tresnarekin bat etor daitezen.

Hariaren definizioa eta kontrol-logika.Ireki/itxi seinaleen mapak eta potentzia-polaritatea zure neurgailuen taularekin lerrokatu daitezke.

Murrizketa ratioa.Balbularen tamaina DN15-DN25etik kanpo geratzen bada edo eserleku-momentua ezohikoa bada, baliteke engranaje-erlazio edo motor maila alternatibo bat 2400:1 edo 3700:1 konfigurazio estandarra baino egokiagoa izatea.

Marka eta ontziratzea.Etiketa pribatuko marka, ontzi neutroa eta proiektuaren berariazko etiketatzea eskuragarri daude bolumen-eskaeretarako.

MOQ tipikoa eta denbora-tartea aurrekontuan berresten dira. Bidalketa estandarra, oro har, 15-30 egun igarotzen da PO eta laginaren berrespenaren ondoren, eskaera kopuruaren eta osagaien erabilgarritasunaren arabera.

Kontratazioen ohiko galderak

Zein zehaztapenetarako egokia da ur-kontagailu adimendunaren eragingailu modularra?
Eragingailua DN15–DN25 ur-kontagailu adimendunetarako diseinatuta dago. Erabili 2400:1 murrizketa DN15 eta DN20 neurgailuetarako, eta 3700:1 murrizketa DN25 neurgailuetarako, kalibre bakoitzaren balbula kontrolatzeko eskakizunekin bat etorriz.

Zein da funtzionamendu-korronte baxuaren abantaila (≤25 mA)?
Funtzionamendu-korronte baxuak bateria-kontagailuen energia-kontsumoa murrizten du, bateriak ordezkatzeko zikloak luzatzen ditu eta beroa eta zarata murrizten ditu funtzionamenduan zehar.

Zein da konektorearen eta kablearen konfigurazioa?
Eragingailuak 6 hari dituen PH motako 4P konektore bat erabiltzen du: 4 seinale-lerro gehi 2 potentzia-hari. Berretsi hari-kolorearen definizio zehatza produktuaren datu-orriarekin alderatuta, eskaera egin aurretik.

Kablea, konektorea edo marka pertsonaliza daitezke?
Bai. Kablearen luzera, hariaren neurria, kolore-kodea, konektore-mota eta etiketa pribatuaren marka zehaztu daitezke bolumen-eskaeretarako.

Zein da ohiko eskaerak entregatzeko epea?
Entrega-epea, oro har, 15-30 egunekoa da, eta laburragoa edo luzeagoa izan daiteke ereduaren epearen eta eskaeraren kopuruaren arabera.
