3,6 V-ko ur-kontagailua haririk gabeko aktuadorea DN15–DN25 ur-kontagailu adimendunetarako.
Haririk gabeko 2,0 mm-ko 5 pin plug-and-play konexioa, kable bidezko soldadurarik gabe. 3,6 V DC · 2,5–5 V funtzionagarria · murrizketa bikoitza: 2400:1 DN15–DN20, 3700:1 DN25 · ≥1,8–2,7 N·m momentua · ≤25 mA funtzionamendu-korrontea · 450 mA blokeatutako errotorearen korrontea · ≥10–16 ≤ IP67.
Kontagailuak automatikoki muntatzeko eta bateriaz elikatzen diren kontagailu adimendunen plataformetarako diseinatua. Pin funtzioak eta sekuentzia pertsonaliza daitezke.
OEM pin definizioa, konektorea eta marka pertsonalizatzea. MOQ eta epea aurrekontuan berretsi dira.Bidali zure kontagailu-plataformaren zehaztapenak bat datorren aurrekontua lortzeko.
Ur-kontagailu adimendunen ekoizpen-lerro baterako eragingailuak eskuratzen ari bazara, onarpen galderak aurreikus daitezke: konexioak kableen soldadura behar al du, momentua eutsiko dio balbula zahar bati eta pinaren definizioa bat etorriko al da zure kontagailuaren taula berritu gabe? Haririk gabeko eragingailu hau hiru muga horien inguruan eraikita dago.
Kaiye-k ur-neurgailuen eragingailuak fabrikatu ditu neurketa adimenduna onartu zenetik, urteko eragingailu-ahalmenarekin.10 milioi multzoeta 30 urte baino gehiago hardware eta kontrol-balbulen ekoizpen esperientzia. Haririk gabeko eragingailu hau bolumen-frogatutako plataforma horren parte da, OEM integraziorako, loteen koherentziarako eta aurreikusteko epeak egiteko diseinatua.
Jarraian, konexioen konparazioa, lan-parametroak, pin definizioa, kontratazio-mugak eta zure ingeniaritza taldeak lagin bat onartu aurretik egingo dituen galdera teknikoak aurkituko dituzu.

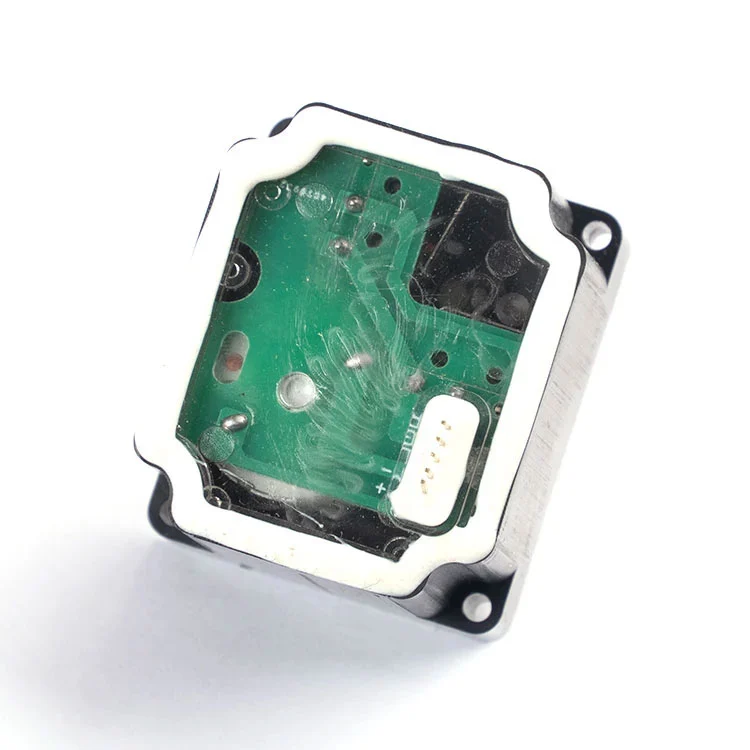

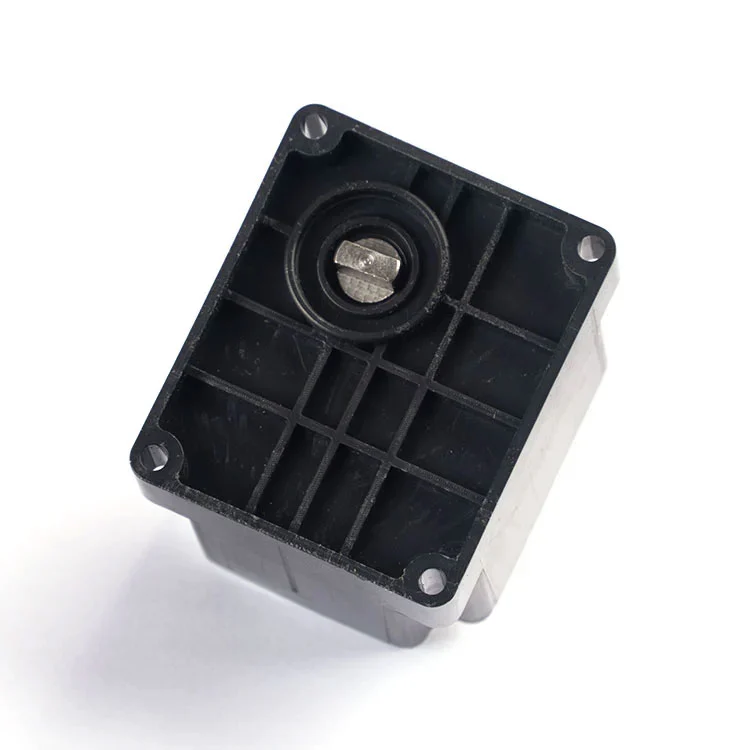

Lerrokatu 2,0 mm-ko 5 pin-entxufea neurgailu-taularen entxufearekin eta jarri eragingailua balbularen zurtoinean.
Egiaztatu entxufea guztiz kokatuta dagoela eta pin kontaktua egonkorra dela. Ez da kable bidezko soldadurarik behar.
Piztu eta egiaztatu ireki/itxi erantzuna, korrontearen irteera eta balbularen bidaia lotea askatu aurretik.
Beheko taulak kablerik gabeko eragingailuaren konfigurazio estandarra islatzen du. Zure neurgailu-plataformak tentsio, momentu-kurba edo pin-definizio ezberdin batean funtzionatzen duenean, parametro hauek pertsonalizatu daitezke OEM berrikuspenean.
| Parametroa | Balio Estandarra | Kontratazio Oharra |
|---|---|---|
| Tentsio nominala | 3,6 V DC | Berretsi neurgailuaren bateria-paketearekin bateragarritasuna |
| Tentsio-tartea operagarria | 2,5–5 V DC | Tarte barruan tentsio handiagoak momentu handiagoa ematen du, baina bizitza-iraupena laburtzen du |
| Funtzionamendu Korrontea | ≤25 mA | Balbula bidaian zehar korronte gorenaren aurrekontua, ez bakarrik egonean |
| Blokeatutako errotorearen korrontea | Gutxi gorabehera. 450 mA (300 serieko motorra) | Gidari eta babes-zirkuituak dimentsionatzeko erabilgarria |
| Murrizketa ratioa | 2400:1 (DN15–DN20) 3700:1 (DN25) |
Lotu murrizketa-erlazioa balbularen tamainarekin; ez erabili 2400:1 DN25ean |
| Irteerako momentua | ≥1,8 N·m (2400:1) ≥2,7 N·m (3700:1) |
Egiaztatu balbularen eserleku-momentuaren eta tutuaren tamainaren aurka |
| Ireki/Itxi ordua | ≤10 s (2400:1) ≤16 s (3700:1) |
Ireki-itxi edo itxi-ireki tentsio nominalean |
| Iragazgaitzaren balorazioa | IP67 | Hautsarekiko hermetiko eta aldi baterako murgiltzetik babestuta |
| Konexioa | 2,0 mm-ko 5 pin plug-and-play, kable bidezko soldadurarik gabe | Pin funtzioak eta sekuentzia pertsonaliza daitezke |
Zure neurgailu-plakak beste pin definizio bat erabiltzen badu edo beste konektore bat espero badu, Kaiye-ren ingeniaritza taldeak interfazea berrikusi eta bat datorren konfigurazioa proposa dezake, entxufe estandarra bateraezin den plaka batera behartu beharrean.
Eragingailuak 2,0 mm-ko 5 pin interfaze estandarra erabiltzen du. Pin funtzioak eta sekuentzia pertsonaliza daitezke zure proiektuaren eskakizunen arabera.
| Pin zenbakia (2,0 mm) | Pin funtzioaren definizioa |
|---|---|
| I | Balbula Ireki Kontrol Seinalea |
| II | Terminal komuna (COM) |
| III | Balbula Itxi Kontrol Seinalea |
| IV | DC potentzia positiboa (+) |
| V | DC potentzia negatiboa (-) |
Power pinak.Pin IV eta V motorra elikatzen dira. Gidari-zirkuitua blokeatutako errotorearen 450 mA-ko korrontearen tamaina izan behar da, nahiz eta funtzionamendu-korronte normala ≤25 mA izan, balbula-eserlekuak labur-labur korronte handiagoa eska dezakeelako. Neurgailuaren taulan alderantzizko polaritatea babestea gomendatzen da eragingailua eremuan ordezkagarria bada.
Kontrol-pinak.I, II eta III pinak ireki/itxi kontrola eta COM daramate. Zirkuitu hau kontrol-sarrera gisa tratatu behar da, ez linea elektriko gisa, eta komunikazio modulutik independentea izan behar du, komunikazio-huts batek balbularen kontrola desgaitu ez dezan.
Bolumena askatu baino lehen, erosleek neurgailuaren karkasaren barruan pin sekuentzia, entxufearen orientazioa eta eragingailuaren posizioa baieztatu behar dituzte. Kaiye-k lagin bat horni dezake ekoizpen-eskaera egin aurretik doikuntza mekanikoa eta elektrikoa egiteko.
Eragingailua neurgailu adimendunen plataformetarako kokatuta dago, non plug-and-play muntaketak, korronte baxuko kontsumoak eta pin konexio egonkorrak abiadura handiko aktuazioek baino garrantzi handiagoa duten. Bolumen-aplikazio tipikoak hauek dira:
Eragingailua Kaiye-ren ur-kontagailuen osagaien plataforma zabalagoaren parte denez, osagai anitz hornitzen dituzten erosleek kualifikazioa eta logistika sendotu ditzakete. Zure proiektuak haririk gabeko komunikazioa ere eskatzen badu kontagailuaren mailan, eragingailua Kaiye-ren ondoan lan egiteko diseinatuta dago.haririk gabeko ur kontagailuaplataforma. Osoa ere berrikusi dezakezuur kontagailuaren eragingailu sortaerlazionatutako ereduetarako.
B2B erosleentzat, "fabrikatzaileak" prozesuaren kontrola esan nahi du, ez katalogo bat duen merkataritza-enpresa bat bakarrik. Kaiye-k ISO 9001 kalitate-sistema bat erabiltzen du, eragingailu-multzoetarako ekoizpen automatizatua egiten du eta bi hamarkada baino gehiago daramatza ur-neurgailuen eragingailuak ekoizten. Haririk gabeko eragingailu honek ekoizpen-oinarri horretatik etekina ateratzen du hiru modu konkretutan:
Loteen koherentzia.Haririk gabeko pin konexioak eskuzko kable bidezko soldadura kentzen du, hau da, eragingailuen muntaian unitatez unitate aldatzeko iturri handienetako bat. Muntaketa automatizatuak eta pin kontrolatutako dimentsioak kontaktu-erresistentziaren eta erantzun-denboraren aldakuntza murrizten dute.
Sarrerako ikuskapena eta azken proba.Ekoizpen estandarrak korrontearen korrontearen, erantzun denboraren eta balbularen bidaiaren egiaztapen funtzionalak barne hartzen ditu. Erosleek ikuskapen-protokoloa eta laginketa-plana eska ditzakete bolumen-eskaera bat egin aurretik.
Trazabilitatea.Eredu-kodea, produkzio-lotea eta proba-erregistroak mantentzen dira, eremuko arazoren bat agertzen bada, kaltetutako populazioa isolatu ahal izateko, proiektuko eragingailu guztiak susmagarri gisa tratatu beharrean. Kaiye-ren ekoizpen-oinarriari eta kalitate-sistemari buruzko informazio gehiago lortzeko, ikusienpresaren profila eta fabrikazioaren ikuspegi orokorra.
Haririk gabeko eragingailua unitate estandar gisa eskuragarri dago, baina estandarrak ez du esan nahi finkoa. OEM eta proiektuen erosleentzat, elementu hauek pertsonalizatu ohi dira berrikuspen teknikoaren ondoren:
Pin definizioa eta sekuentzia.Pin funtzioak eta pin ordena zure neurgailuen taularekin lerrokatu daitezke.
Konektorea eta etxebizitza.Entxufe mota, orientazioa eta eragingailuaren karkasa zure neurgailuaren itxiturarekin eta muntaketa-tresnarekin bat etor daitezke.
Murrizketa ratioa.Balbularen tamaina DN15-DN25etik kanpo geratzen bada edo eserleku-momentua ezohikoa bada, baliteke engranaje-erlazio edo motor maila alternatibo bat 2400:1 edo 3700:1 konfigurazio estandarra baino egokiagoa izatea.
Marka eta ontziratzea.Etiketa pribatuko marka, ontzi neutroa eta proiektuaren berariazko etiketatzea eskuragarri daude bolumen-eskaeretarako.
MOQ tipikoa eta denbora-tartea aurrekontuan berresten dira. Bidalketa estandarra, oro har, 15-30 egun igarotzen da PO eta laginaren berrespenaren ondoren, eskaera kopuruaren eta osagaien erabilgarritasunaren arabera.
Zer esan nahi du "kablerik ez" eragingailu honetan?
Haririk gabeko pin konexio bati egiten dio erreferentzia: eragingailua zuzenean konektatzen da kontagailuaren oinarrian eta modulu elektronikoan 2,0 mm-ko 5 pin interfaze baten bidez, kable bidezko soldadurarik behar gabe. Horrek muntaketa errazten du eta ekoizpen-lerro automatizatuak onartzen ditu.
Zein kalibretarako egokia da haririk gabeko eragilea?
DN15–DN25 ur-kontagailu adimendunetarako diseinatuta dago. Erabili 2400:1 murrizketa DN15 eta DN20 neurgailuetarako eta 3700:1 murrizketa DN25 neurgailuetarako.
Zein da pinaren definizioa?
2,0 mm-ko 5 pin definizio estandarra hau da: I balbula irekiko kontrol-seinalea, II terminal komuna (COM), III balbula itxi kontrol-seinalea, IV DC potentzia positiboa (+), V DC potentzia negatiboa (-). Pin funtzioak eta sekuentzia pertsonaliza daitezke.
Pinaren definizioa, kablea edo marka pertsonaliza daitezke?
Bai. Pin funtzioak, pin sekuentzia, konektore mota eta etiketa pribatuko markaketa bolumen-eskaeretarako zehaztu daitezke azterketa teknikoaren ondoren.
Zein da ohiko eskaerak entregatzeko epea?
Entrega-epea, oro har, 15-30 egunekoa da, eta laburragoa edo luzeagoa izan daiteke ereduaren epearen eta eskaeraren kopuruaren arabera.
