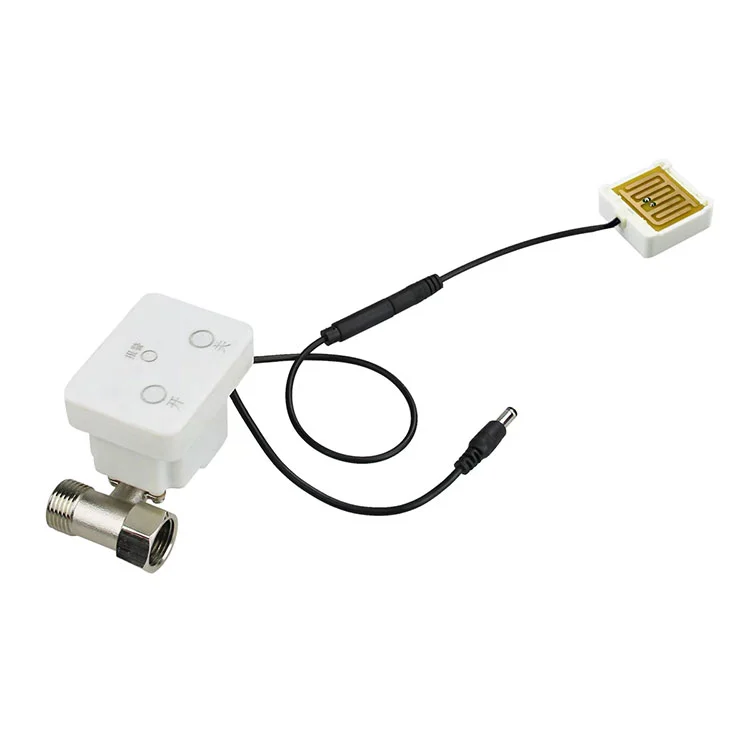

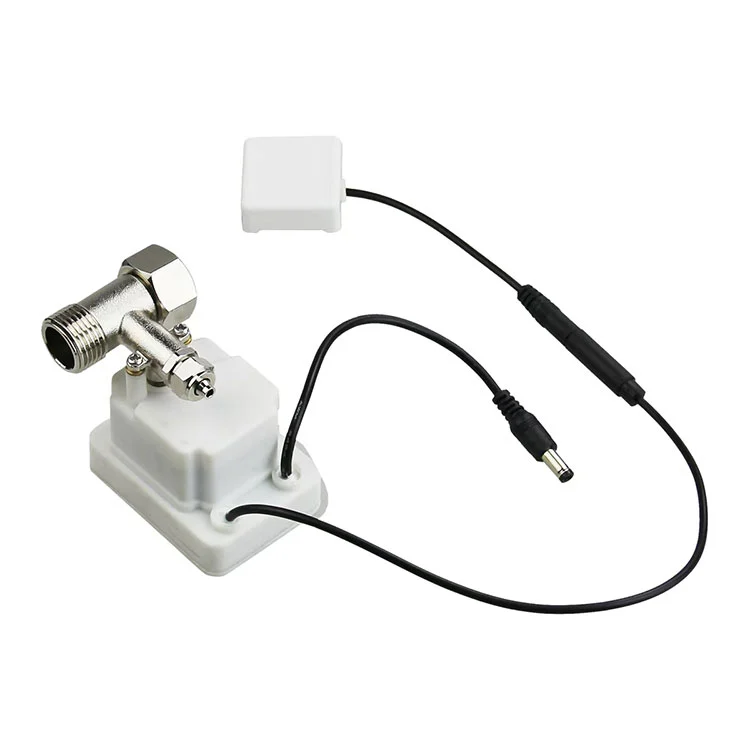

KY-KT-27 — 24V-ko ur-kontagailuaren arazketa-balbularen eragilea ur-kontagailu eta arazketa-sistem adimendunetarako.
≥1,8 N·m irteerako momentua · 2400:1 mekanizatutako metal-engranajeen murrizketa · IP66 etxebizitza · ≤10 s balbularen erantzuna · ≤80 mA funtzionamendu-korrontea · 450 mA blokeatutako errotorearen korrontea.
Urruneko kontrol elektrikoa eta eskuzko larrialdi funtzionamendua onartzen ditu. Ihesaren alarma-kableak balbula ixte automatikoa eta adierazle gorria abiarazten ditu uraren kontaktuan. DN15–DN20 balbula plataformetarako diseinatua.
OEM pertsonalizazioa: tentsioa, kablearen luzera eta konektorea, kontrol-logika, momentu-maila, marka eta bilketa. MOQ estandarra 500 pcs-tik; epea 15-25 lanegunetan lagina onartu eta gero.Bidali zure balbularen zehaztapenak bat datorren aurrekontu baterako.
Balbula-eragileak ur-neurgailu adimendunetarako, arazketa-sistemetarako edo hodi txikiko hodietarako bolumenean kontrolatzeko erabiltzen ari bazara, KY-KT-27 helburu batekin eraiki da: balbulak modu fidagarrian ixteko eta irekitzeko aginduz, zikloz ziklo, zure produktu edo proiektuari mantentze-zama gehitu gabe.
Kaiye-k ur-neurgailuen eragingailuak fabrikatu ditu neurketa adimenduna onartu zenetik, urteko eragingailu-ahalmenarekin.10 milioi multzoeta 30 urte baino gehiagoko hardware eta kontrol-balbulen ekoizpen esperientzia. KY-KT-27 bolumen-frogatutako plataforma horren parte da, OEM integraziorako, loteen koherentziarako eta aurreikusteko epeak egiteko diseinatua.
Hau ez da katalogoko leku-marka bat. Jarraian, benetako lan-parametroak, muntaketa- eta kableatu-logika, kontratazio-mugak eta zure ingeniaritza-taldeak lagin bat onartu aurretik egingo dituen galdera teknikoak aurkituko dituzu.
Kontagailu adimendunen balbulen akats gehienak ez dira elektronikatik datoz. Balbulen zaharretan momen-momentua laburra izateagatik, kontagailu hezeen kaxetan zigilatzeko hutsegiteagatik edo kontagailuaren plataformarekin bat ez datozen kableatuaren konfigurazioetatik datoz. KY-KT-27-k hiru hutsegite-puntu hauek zuzentzen ditu zuzenean.
≥1,8 N·m-ko 2400:1 engranaje metalikoen murrizketaren bidez, eragingailuak DN15 eta DN20 ur-neurgailuen balbuletarako neurria du. Metalezko engranajeak mekanizatuta daude, ez sinterizatuak, eta horrek momentua-irteera mantentzen du ziklo luzeetan eta hortzak kentzeko arriskua murrizten du geldialdietan.
Kontagailuen kutxak hezeak dira, noizean behin urperatuta daude eta kondentsaziopean daude. IP66 karkasak trakzio-trenak eta kontrol-elektronika babesten ditu, eragingailuak funtzionatzen duela kanpoko hobietan, erabilgarritasun-armairuetan eta arazketa-ekipoetan.
Aukerako ura isurtzeko alarma-kableak uraren kontaktua detektatzen duenean, eragingailuak automatikoki balbula itxi egiten du eta adierazle gorri bat aktibatzen du. Segurtasun-erantzun gogor bat da, gorako neurgailuaren elektronikaren arabera funtzionatzen duena, firmwarearen esku-hartzearen menpekotasuna murrizten duena.
Instalazio-taldeek balbula funtzionatu behar dute elektrizitatea aplikatu aurretik, eta mantentze-lanek balbula irekitzeko edo ixteko modua behar dute zerbitzuan zehar. KY-KT-27-k eskuzko larrialdi-funtzionamendua onartzen du urruneko kontrol elektrikoarekin batera, beraz balbula ez da inoiz gelditzen.
Beheko taulak KY-KT-27 konfigurazio estandarra islatzen du. Zure kontagailu-plataformak tentsio, momentu-kurba edo kableatu-konbentzio ezberdin batean funtzionatzen duenean, parametro hauek pertsonaliza daitezke OEM berrikuspenean.
| Parametroa | Balio Estandarra | Kontratazio Oharra |
|---|---|---|
| Eredua | KY-KT-27 | Berretsi ereduaren kodea laginean eta datu-orrian |
| Tentsio nominala | 24 V DC | Funtzionamendu-tartea 23-25 V; berretsi neurgailuaren power railarekin bateragarritasuna |
| Funtzionamendu Korrontea | ≤80 mA | Balbula bidaian zehar korronte gorenaren aurrekontua, ez bakarrik egonean |
| Blokeatutako errotorearen korrontea | 450 mA | Gidari eta babes-zirkuituak dimentsionatzeko erabilgarria |
| Irteerako momentua | ≥1,8 N·m | Tentsio nominalean neurtuta; berretsi balbula eserleku-momentuaren aurka |
| Murrizketa ratioa | 2400:1 | DN15–DN20 balbula plataformarekin bat dator |
| Balbulen Erantzun Denbora | ≤10 s | Ireki-itxi edo itxi-ireki tentsio nominalean |
| Iragazgaitzaren balorazioa | IP66 | Egokia da heze, zipriztinak jasaten dituztenak eta kanpoko kontagailuetarako |
| Kableatua | Elikatze-kablea + ihes-alarma-kablea | Kablearen luzera, konektore mota eta hariaren kolorea pertsonaliza daitezke |
Zure aplikazioa 3,6 V, 5 V edo 12 V-tan exekutatzen bada edo beste momentu-maila bat behar badu, Kaiye-ren ingeniaritza-taldeak balbularen karga berrikusi eta bat datorren eragingailuaren konfigurazioa proposa dezake SKU estandarra balbula plataforma bateraezin batera behartu beharrean.
OEM erosleentzat, eragingailua neurgailuaren karkasarekin, balbularen zurtoinarekin eta kontrol-taularekin egokitzen den bezain ona da. KY-KT-27-k eskema trinko eta integratua erabiltzen du espazio-murrizketan dauden neurgailu adimendunen itxiturei zuzenduta, ihesak detektatzeko zirkuitutik potentzia bereizten duen kableatu eskema batekin.
Potentzia kableatzea.Eragingailua kable dedikatu baten bidez elikatzen da. Gidari-zirkuitua blokeatutako errotorearen 450 mA-ko korrontearen tamaina izan behar da, nahiz eta funtzionamendu-korronte normala ≤80 mA izan, balbula-eserlekuak labur-labur korronte handiagoa eska dezakeelako. Neurgailuaren taulan alderantzizko polaritatea babestea gomendatzen da eragingailua eremuan ordezkagarria bada.
Isuri-alarma-kableatzea.Ihesaren kablea sarrera bereizia da. Sentsazio-kableak ur-kontaktua detektatzen duenean, eragingailuak balbula ixten du eta alarma-adierazle gorria abiarazten du. Zirkuitu hau segurtasun-sarrera gisa tratatu behar da, ez neurketa-seinale gisa, eta komunikazio-moduluarekiko independentea izan behar du, komunikazio-huts batek ihesak eragindako itxiera desgaitu ez dezan.
Muntatzeko interfazea.Eragingailua DN15-DN20 neurgailu adimendunen balbula-gorputzetan erabiltzen den balbula-zurtoinaren eta muntatze-ereduaren inguruan diseinatuta dago. Bolumena kaleratu baino lehen, erosleek zurtoin karratua, muntatzeko zuloen tartea eta eragingailuaren orientazioa baieztatu behar dituzte kontagailuaren karkasaren barruan. Kaiye-k lagin bat horni dezake egokitze mekanikorako egiaztapena produkzio-eskaera egin aurretik.
Neurgailuaren karkasa edo balbula-multzo osoa ere hornitzen ari bazara, eragingailuarekin batera berrikusi daiteke.ur kontagailuaren oskolaeta balbula-gorputza muntaian interfaze-desegokia murrizteko.
Eragingailua zulamen txikiko balbula kontrolatzeko kokatuta dago, non urruneko funtzionamendu elektrikoa eta hutsegite-segurtasuneko itxierak abiadura handiko aktuazioa baino gehiago garrantzitsuak diren. Bolumen-aplikazio tipikoak hauek dira:
Ireki/itxi urruneko fakturazioa kontrolatzeko, atzerapenak kudeatzeko eta ihesari erantzuteko apartamentu-eraikinetan eta zerbitzu publikoek kudeatutako egoitza-kontuetan.
Itxi automatikoa detektatzeko, tankearen maila kontrolatzeko eta iragazki-zikloko balbularen funtzionamenduaren erabilera puntuko eta merkataritzako arazketa-ekipoetan.
Loteen instalazioa antzinako erkidegoen eraberritzean, campuseko uraren kudeaketan eta industria parkearen azpi-neurketan, non eragingailuak lau edo bost zifrako kantitatetan eskuratzen diren.
Eragingailuen horniketa ur-kontagailuen fabrikatzaileei eta balbulen automatizazio-dendei, aktuadorea beren kontagailu edo balbula produktuan integratzen duten zerbitzura bidali aurretik.
Eragingailua Kaiye-ren ur-kontagailuen osagaien plataforma zabalagoaren parte denez, osagai anitz hornitzen dituzten erosleek kualifikazioa eta logistika sendotu ditzakete. Zure proiektuak haririk gabeko komunikazioa ere eskatzen badu kontagailuaren mailan, eragingailua Kaiye-ren ondoan lan egiteko diseinatuta dago.haririk gabeko ur kontagailuaplataforma, non balbulen kontrola eta urrutiko datuen transmisioa sistema bakar gisa tratatzen diren bereizi sailkatutako bi zati baino.
B2B erosleentzat, "fabrikatzaileak" prozesuaren kontrola esan nahi du, ez katalogo bat duen merkataritza-enpresa bat bakarrik. Kaiye-k ISO 9001 kalitate-sistema bat erabiltzen du, eragingailu-multzoetarako ekoizpen automatizatua egiten du eta bi hamarkada baino gehiago daramatza ur-neurgailuen eragingailuak ekoizten. KY-KT-27 ekoizpen-oinarri horretatik etekina ateratzen da hiru modu konkretutan:
Loteen koherentzia.Metalezko engranajeak neurri kontrolatuetara mekanizatzen dira. Muntaketa automatizatuak engranaje sarean, momentuaren irteeran eta erantzun-denboran unitatez unitateko aldakuntzak murrizten ditu, funtsezkoa erabilgarritasun-proiektu batean milaka eragingailu instalatzen ari zarenean.
Sarrerako ikuskapena eta azken proba.Ekoizpen estandarrak korrontearen korrontearen, erantzun denboraren eta balbularen bidaiaren egiaztapen funtzionalak barne hartzen ditu. Erosleek ikuskapen-protokoloa eta laginketa-plana eska ditzakete bolumen-eskaera bat egin aurretik.
Trazabilitatea.Eredu-kodea, produkzio-lotea eta proba-erregistroak mantentzen dira, eremuko arazoren bat agertzen bada, kaltetutako populazioa isolatu ahal izateko, proiektuko eragingailu guztiak susmagarri gisa tratatu beharrean. Kaiye-ren ekoizpen-oinarriari eta kalitate-sistemari buruzko informazio gehiago lortzeko, ikusienpresaren profila eta fabrikazioaren ikuspegi orokorra.
KY-KT-27 unitate estandar gisa eskuragarri dago, baina estandarrak ez du esan nahi finkoa. OEM eta proiektuen erosleentzat, elementu hauek pertsonalizatu ohi dira berrikuspen teknikoaren ondoren:
Tentsioa eta gidatzeko logika.Zure neurgailu-plakak 3,6 V, 5 V edo 12 V hornitzen baditu 24 V-en ordez, eragingailuen unitatea berrikusi eta parekatu daiteke. Kontrol-seinalearen polaritatea eta ireki/itxi logika zure plakarekin ere lerrokatu daitezke.
Kablea eta konektorea.Kablearen luzera, alanbre-neurria, kolore-kodea eta konektore-mota zehaztu daitezke zure neurgailuaren karkasa eta muntaketa-tresnarekin bat etor daitezen.
Momentua eta engranaje-erlazioa.Eserleku-momentu handiagoa edo zurtoin geometria desberdina duten balbuletarako, engranaje-erlazio alternatibo bat edo motor-maila alternatibo bat 2400:1 konfigurazio estandarra baino egokiagoa izan daiteke.
Marka eta ontziratzea.Etiketa pribatuko marka, ontzi neutroa eta proiektuaren berariazko etiketatzea eskuragarri daude bolumen-eskaeretarako.
Konfigurazio estandarreko MOQ tipikoa 500 piezan hasten da; tentsio, kable edo marka pertsonalizatuak MOQ handiagoa eta laginaren onespen-urrats bat eska ditzake. Unitate estandarren epemuga, oro har, 15-25 lanegunekoa da PO eta laginaren berrespenaren ondoren, eskaera-kopuruaren eta osagaien erabilgarritasunaren arabera. Azken MOQ eta epea aurrekontuan berresten dira.
Zein da eskaera gutxieneko kantitatea?
Konfigurazio estandarra 500 piezarekin hasten da. Baliteke tentsio, kable, konektore edo marka pertsonalizatuak MOQ handiagoa eta laginaren onespen urratsa behar izatea.
Eragingailua pertsonalizatu al daiteke 3.6V, 5V edo 12V-rako?
Bai. Unitate estandarra 24V DC-koa da, baina diskoa berrikusi eta 3.6V, 5V edo 12V sistemekin parekatu daiteke ebaluazio teknikoaren ondoren.
Zein da epea?
Unitate estandarrak, oro har, 15-25 lanegunekoak dira PO eta laginaren berrespenaren ondoren, eskaera-kopuruaren eta osagaien erabilgarritasunaren arabera.
Balbula automatikoki ixten al da ur-ihesean?
Bai, ihesaren alarma-kableak ur-kontaktua hautematen duenean, eragingailuak balbula itxi egiten du eta alarma-adierazle gorri bat aktibatzen du.
